摘要

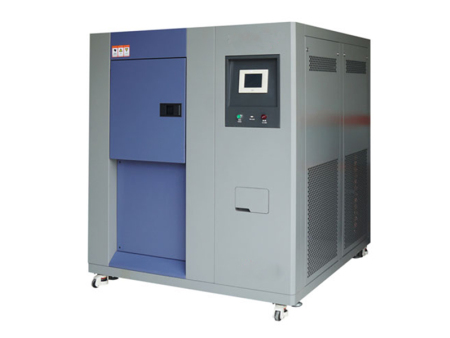

冷熱沖擊試驗箱主控制器采用進口雙回路高精度液晶顯示觸摸按鍵溫度控制器。該控制器采用液晶顯示觸摸屏，可顯示設定參數、試驗曲線、運行時間、加熱器工作狀態，PID參數自整定功能。控制程序的編制采用人機對話方式，僅需設定溫度，就可實現制冷機自動運行功能，控制系統具備完善的檢測裝置能自動進行詳細的故障顯示。報警，配置485通訊接口及運行軟件。
產品介紹
產品特點
?冷熱沖擊試驗箱主控制器采用進口雙回路高精度液晶顯示觸摸按鍵溫度控制器。該控制器采用液晶顯示觸摸屏，可顯示設定參數、試驗曲線、運行時間、加熱器工作狀態，PID參數自整定功能。控制程序的編制采用人機對話方式，僅需設定溫度，就可實現制冷機自動運行功能，控制系統具備完善的檢測裝置能自動進行詳細的故障顯示。報警，配置485通訊接口及運行軟件。
?設定精度：溫度：0.1℃ 時間:1S用戶程序容量：10×99段。運行方式：程序運行，恒定運行。獨立超溫保護儀表。設備工作時間累計計時器。低溫區、高溫區轉換時間小于等于15秒。溫度恢復時間小于等于5分鐘。
?冷熱沖擊試驗箱制冷系統及壓縮機：為了保證試驗箱降溫速率和最低溫度的要求，本試驗箱采用一套進口法國全封閉壓縮機所組成的二元復疊式風冷制冷系統。復疊式冷系統包含一個高溫制冷循環和一個低溫制冷循環，其連接容器為蒸發冷凝器，蒸發冷凝器也到能量傳遞的作用，將工作室內熱能通過兩級制冷系統傳遞出去，實現降溫的目的，制冷系統的設計應用能量調節技術，一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對制冷系統的能耗及制冷量進行有效的調節，使制冷系統的運行費用和故障率下降到較為經濟的狀態。制冷工作原理：高低制冷循環均采用逆卡若循環，該循環由兩個等溫過程和兩個絕熱過程組成。
?其過程如下：制冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了功使排氣溫度升高，之后制冷劑經冷凝器等溫地和四周介質進行熱交換，將熱量傳給四周介質。后制冷劑經閥絕熱膨脹做功，這時制冷劑溫度降低。最后制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的。
?制冷劑：采用DUPONT公司R404A(高溫循環）、R23(低溫循環）；
?輔助件：膨脹閥（丹佛斯）；電磁閥（意大利CASTEL）；過濾器（美國艾默生）；壓力控制器（日本鷺宮）；油分離器（美國ALCO）等制冷配件均采用進口件。
?GB/T2426.1.1 GB10592-89 GJB150可以定做非標每分鐘升降溫平均5℃~15℃產品用途
本機適用于各種元氣件的安全性能測試提供可靠性試驗、產品篩選試驗等，可提高產品的可靠性和進行產品的質量控制。
冷熱沖擊試驗箱全部功能采用計算機控制，系自主開發的軟件，有良好的操作界面，使用戶的操作界面，使用戶的操作和監測都更加簡單和直觀，保持功能可以使你正在運行的程序保持在目前的狀態下，可以臨時更改此程序段的數值，可以在屏幕上設置時間的參數，使制冷、加熱、提籃傳送切換，按設定值自動進行。冷箱、熱箱獨立控制，箱門互相獨立，擴大試驗箱的使用范圍（一箱三用）產品保溫效果可以得到充分保證。
技術規格
型號
QD-80
QD-100
QD-150
QD-225
QD-408
工作室尺寸（mm）
400×400×500
400×500×500
500×500×600
500×600×750
700×800×900
試驗方法
氣動風門切換2溫室或3溫室方式
性能
高溫室
預熱溫度范圍
+60~+200℃
升溫速率
+60~+200℃約20分鐘
低溫室
預熱溫度范圍
-10~75℃
降溫速率
+20到75℃約70分鐘
實驗室
溫度偏差
±2℃
溫度范圍
A:-40℃~+150℃ B:-55℃~+150℃ C:-65℃~+150℃
沖擊恢復時間
5分鐘以內
試樣擱架承載能力
30kg
主要部分結構
材料
外殼
防銹處理冷軋鋼板（噴塑）或不銹鋼板（SUS304）
內體
不銹鋼板（SUS304）
絕熱
聚氨酯泡沫和玻璃纖維
試驗箱構成
高溫室
加熱器
鎳鉻合金電加熱器
風機
高溫、環境溫度曝露時共用離心風機，預熱用軸流風機
低溫室
加熱器、冷卻塔
鎳鉻合金電加熱器、翅片式冷卻機，蓄冷器
風機
離心風機
驅動裝置
氣動汽缸
高溫、環境溫度、低溫曝露時的各個風門驅動用
空氣壓縮機
提供驅動氣動風門的壓縮空氣（選件）
制冷機組
制冷方式
機械壓縮二元復趃制冷
制冷壓縮機
半封閉活塞式
制冷劑
R23/R404環保型
冷凝器
不銹鋼釬焊板式換熱器
控制器
操作界面
6"彩色液晶顯示觸摸屏，中文菜單提示
程序記憶容量
100組用戶程序（可自行編制，修改）
設定指標范圍
時間：1分鐘~99小時59分鐘，循環：1~999循環
分辨率
溫度：0.01℃，時間：1分鐘
輸入
T型熱電偶
控制方法
PTD控制
電源
AC380±10%v 50±0.5Hz 三相四線+保護地線
冷卻循環水
水壓：0.2~0.4mpa，水溫：≤30℃
壓縮空氣
0.5~0.7mpa
標準配置
試驗箱狀態表示燈，累時器1個，引線孔（φ50mm長圓型孔箱體左側面）1個，腳輪6個，調整腳4個
安全裝置
漏電斷路器，實驗室溫度過高、過低保護器（控制器內置），實驗室溫度過高、過低保護器，排氣閥，試樣電源控制端子（觸點容量：交流250V6A）,高、低溫室超溫保護開關，高、低溫室超溫保護（控制器內置），壓縮機超壓，過熱保護，斷水繼電器，風機熱繼電器、電動機溫度開關、電動機反轉防止繼電器，壓縮空氣壓力開關，保險絲，外部報警端子（觸點容量：交流250V2A）
-
